استقرار لینک مایکروویو
در این مطلب می‌خواهیم اطلاعاتی در مورد راه اندازی لینک مایکروویو با چند عکس و توضیحات مربوطه را به اشتراک بگذاریم، برای یک مهندس در زمینه ارتباطات مهم است که از انواع محافظت از لینک های مایکروویو مطلع باشد و با انواع اصطلاحات آشنا باشد ( ۱+۰)، (۱+۱ HSB-SD-FD)، (XPIC)
حفاظت در انواع لینک مایکروویو
۱- حفاظت سخت افزاری: حفاظت با افزودن دستگاه های بیشتر مانند ODU است.
۲- حفاظت از تنوع رادیویی: حفاظت از طریق تنوع فرکانسی.

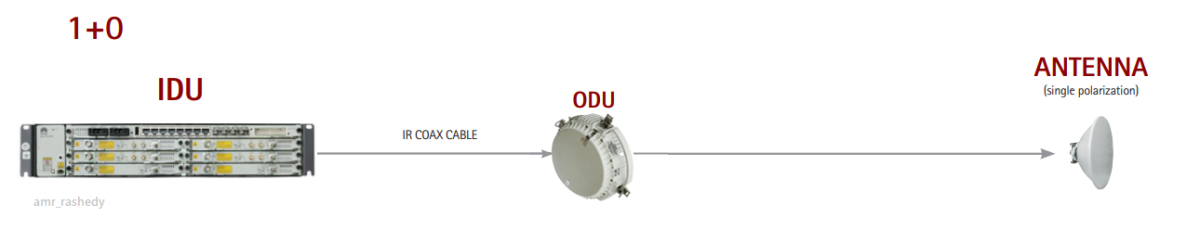

۱- ۱+۰:
رایج ترین آن ۱+۰ است که دارای یک ODU واحد است که عموماً مستقیماً به آنتن مایکروویو متصل می شود.
A- محافظت نشده
B- فرکانس One.
C- تک جهت رادیویی.

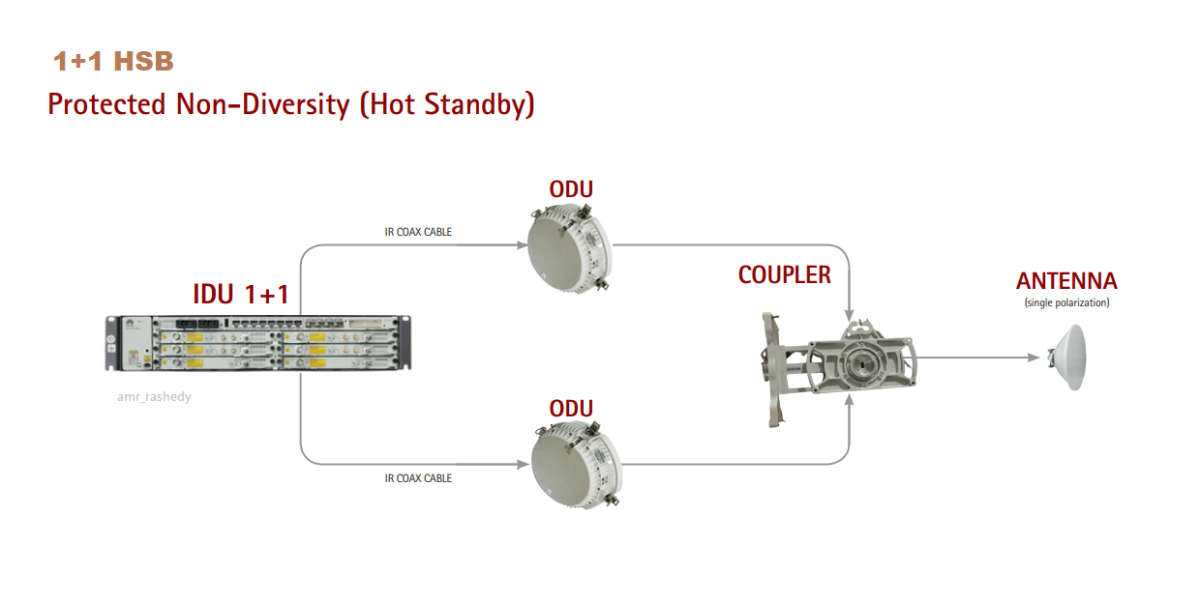

۲- ۱+۱ (HSB)
HSB 1+1 “Hot Standby” رایج است و معمولاً دارای یک جفت ODU (یکی فعال، یکی آماده به کار) است که از طریق یک کوپل مایکروویو به آنتن متصل می شود، زمانی که ODU فعال معیوب شود، ODU آماده به کار فعال می شود، در معرض از دست دادن داده ها، معمولاً یک تلفات ۳dB یا ۶dB در کوپلر وجود دارد که توان را به طور مساوی یا نابرابر بین مسیر اصلی و آماده به کار تقسیم می کند.
ویژگی های ۱+۱ HSB
A- حفاظت سخت افزاری.
B- فرکانس One.
C-تک جهت رادیویی.
د- پلاریزاسیون منفرد.

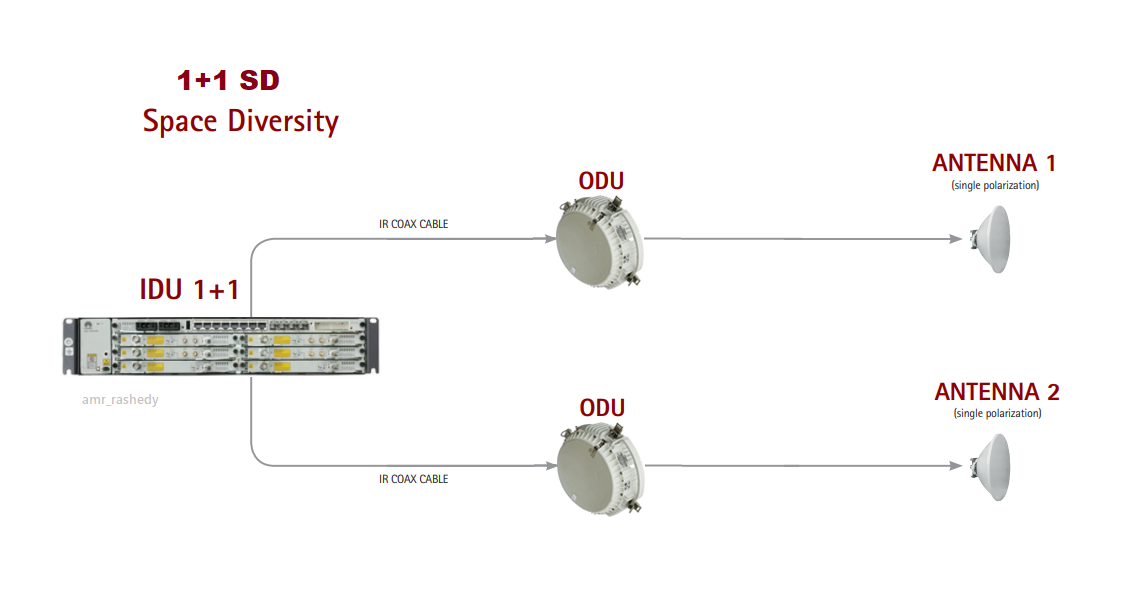

۳-۱+۱ SD
(Space Diversity) با استفاده از آنتن های مجزا.
ویژگی های ۱+۱ SD
A- حفاظت سخت افزاری.
B- حفاظت از تنوع رادیویی.
C- از آنتن اسپریت استفاده کنید.
D- یک فرکانس برای هر آنتن.
E- پلاریزاسیون F-one برای هر F- آنتن.
فاصله G> 10 متر تا بدون تداخل

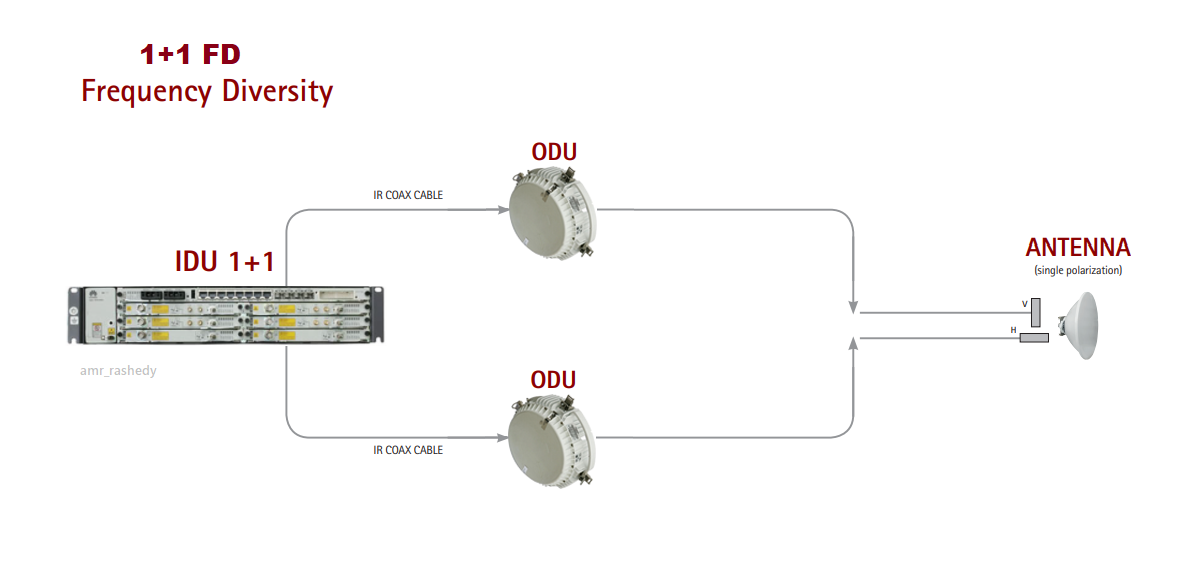

۴-۱+۱ FD
(تنوع فرکانس) ODU ها سیگنال های جداگانه ای را برای افزایش ظرفیت کلی حمل می کنند.
ویژگی های ۱+۱ FD
A- حفاظت سخت افزاری.
B- حفاظت از تنوع رادیویی.
C-دو فرکانس.
D- دو قطبی شدن.
جهت رادیویی E-Signle.

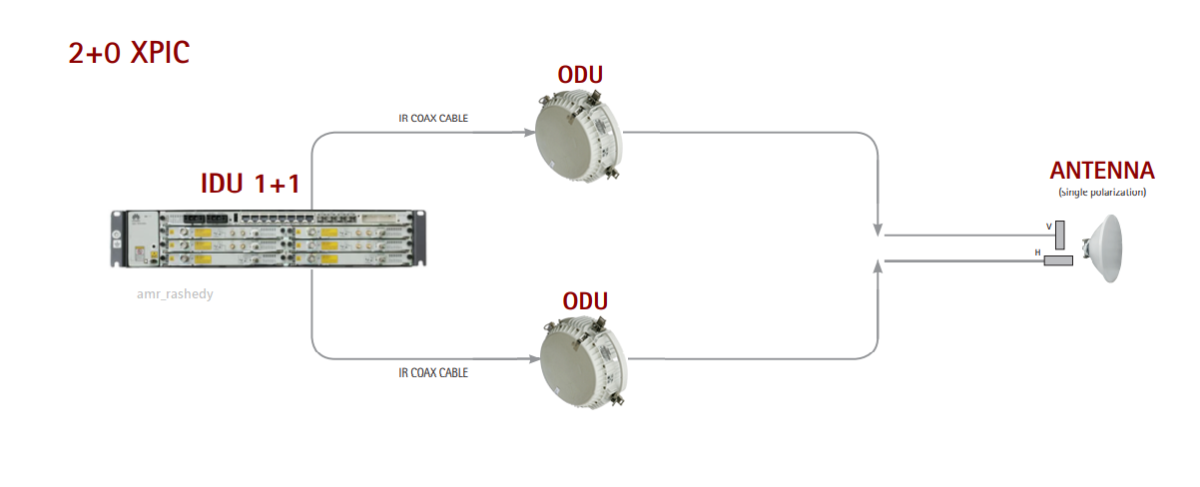

۴- ۲+۰ XPIC
لغو تداخل قطبی متقاطع.
XPIC امکان تخصیص فرکانس یکسان را به قطبش عمودی و افقی در یک مسیر می دهد. در جایی که فرکانس های موجود محدود است، می توان با استفاده از هر دو قطبش، فرکانس مشابه را دو بار در یک مسیر اختصاص داد.
۲+۰ ویژگی های XPIC
A-افزایش نرخ داده
B- افزایش ظرفیت
C-از همان فرکانس برای قطبش عمودی و افقی در مسیر استفاده مجدد کنید.
D- حفاظت سخت افزار.
E- حفاظت از تنوع رادیویی.
E- یک فرکانس.
ز- دو قطبی شدن.
