دیش اریکسون مدل 90-Dish ericsson 18G

دیش اریکسون مدل 90-Dish ericsson 18G




در انتخاب تجهیزات جانبی لینک مایکروویو، تطبیق دقیق مشخصات فنی با نیاز پروژه اهمیت زیادی دارد. ایران مایکروویو با تمرکز بر تجهیزات مخابراتی و مشاوره فنی، می‌تواند در بررسی مشخصات قطعه و انتخاب مدل متناسب با پیکربندی موردنظر به شما کمک کند:

با ما در ارتباط باشید

تلفن مدیر فروش: ۰۹۱۹۱۳۰۰۰۴۳

دفتر مرکزی تهران: ۰۲۱۵۴۶۲۶۷۷۷

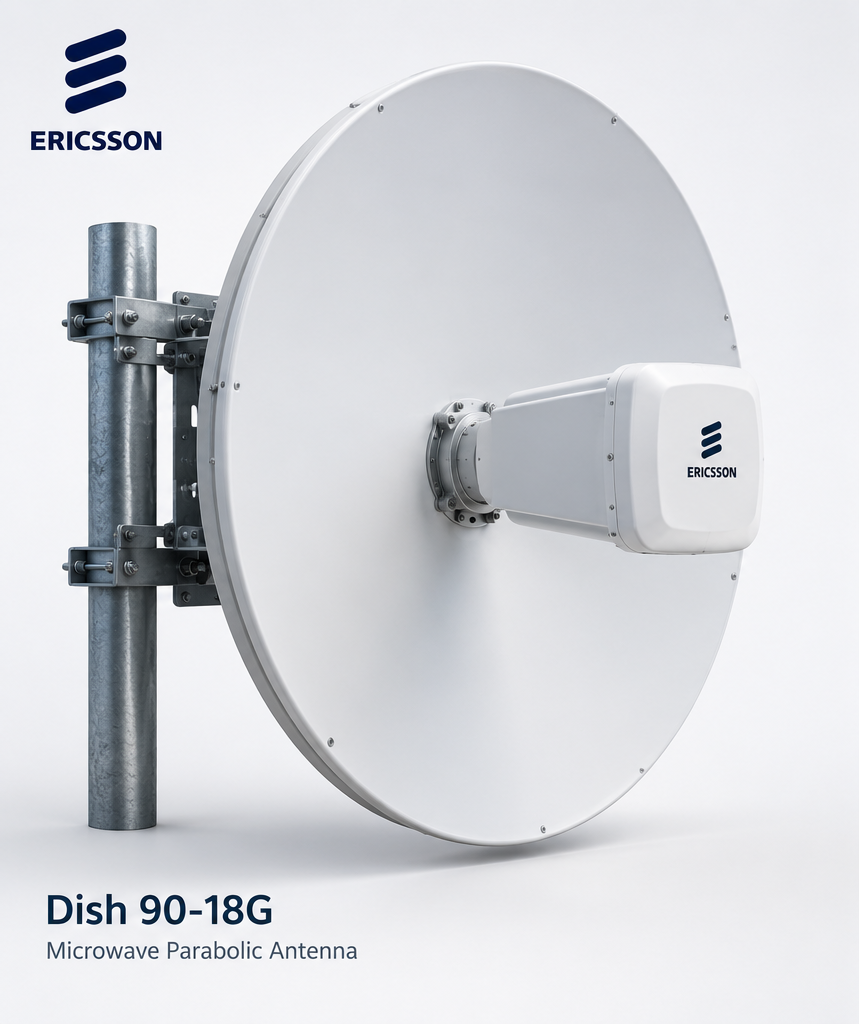

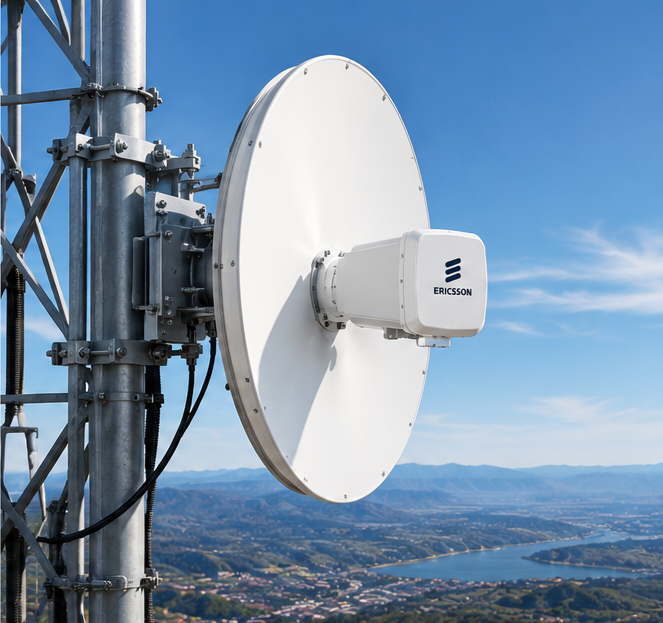

دیش اریکسون مدل 90-Dish ericsson 18G یک آنتن دیش مایکروویو با قطر تقریبی ۹۰ سانتی‌متر است که برای استفاده در لینک‌های رادیویی نقطه‌به‌نقطه (Point-to-Point) و تجهیزات خانواده MINI-LINK Ericsson طراحی شده است. این آنتن در باند 18GHz کاربرد دارد و به دلیل قطر بزرگ‌تر نسبت به دیش‌های ۶۰ سانتی‌متری، می‌تواند در طراحی لینک‌هایی که به بهره آنتن و حاشیه لینک بیشتری نیاز دارند، گزینه مناسبی باشد.

Ericsson در خانواده آنتن‌های MINI-LINK، آنتن‌هایی از حدود 0.3 تا 1.8 متر برای فرکانس‌های 6 تا 80GHz ارائه می‌کند و آنتن‌های 0.9 متری نیز در این دسته قرار دارند.


چرا از دیش ۹۰ سانتی‌متری استفاده می‌شود؟

یکی از دلایل انتخاب آنتن ۹۰ سانتی‌متری، رسیدن به بهره بالاتر و پرتو متمرکزتر نسبت به آنتن‌های کوچک‌تر است. این موضوع می‌تواند در طراحی لینک‌های مایکروویو، به‌خصوص زمانی که فاصله لینک یا شرایط مسیر اهمیت بیشتری دارد، مفید باشد.

البته انتخاب آنتن بزرگ‌تر همیشه به معنی انتخاب بهتر نیست. طراح لینک باید فاصله دو سایت، فرکانس، ظرفیت، توان رادیو، شرایط آب‌وهوایی، Fade Margin و محدودیت‌های نصب روی دکل را هم در نظر بگیرد.


مزیت‌های دیش اریکسون مدل 90-Dish ericsson 18G

  • مناسب برای لینک‌های Point-to-Point
  • قطر ۹۰ سانتی‌متری و مناسب برای پروژه‌های حرفه‌ای انتقال رادیویی
  • قابلیت استفاده در باند 18GHz
  • جهت‌دهی مناسب و پرتو نسبتاً متمرکز
  • مناسب برای تجهیزات و راهکارهای Ericsson MINI-LINK
  • گزینه مناسب برای لینک‌های Backhaul
  • امکان استفاده از نسخه‌های مختلف Single و Dual Polarization، بسته به مدل
  • طراحی جمع‌وجور نسبت به برخی آنتن‌های بزرگ‌تر

Single یا Dual Polarization؟

یکی از نکاتی که هنگام خرید Dish 90-18G Ericsson باید بررسی شود، نوع Polarization است.

در سبد آنتن‌های MINI-LINK، Ericsson هم آنتن‌های Single Polarized و هم Dual Polarized ارائه کرده است.

در سیستم‌های مایکروویو، استفاده از پلاریزاسیون دوم می‌تواند در طراحی‌های دارای XPIC و افزایش ظرفیت لینک کاربرد داشته باشد. Ericsson توضیح می‌دهد که افزودن رادیو با پلاریزاسیون دوم و XPIC می‌تواند ظرفیت را افزایش دهد.

بنابراین هنگام خرید، فقط به اندازه دیش توجه نکنید؛ نوع Polarization باید با رادیو و طراحی لینک هماهنگ باشد.


هنگام خرید دیش اریکسون مدل 90-Dish ericsson 18G چه چیزهایی را بررسی کنیم؟

اگر قصد خرید این آنتن را دارید، پیشنهاد می‌کنم قبل از ثبت سفارش این موارد بررسی شوند:

1. Product Number / Part Number
مهم‌ترین مورد برای تشخیص مدل دقیق آنتن است.

2. فرکانس دقیق
مطمئن شوید آنتن برای باند 18GHz موردنظر پروژه مناسب است.

3. نوع Polarization
Single یا Dual بودن آنتن را مشخص کنید.

4. Gain و Beamwidth
برای محاسبه Link Budget و بررسی عملکرد لینک اهمیت دارند.

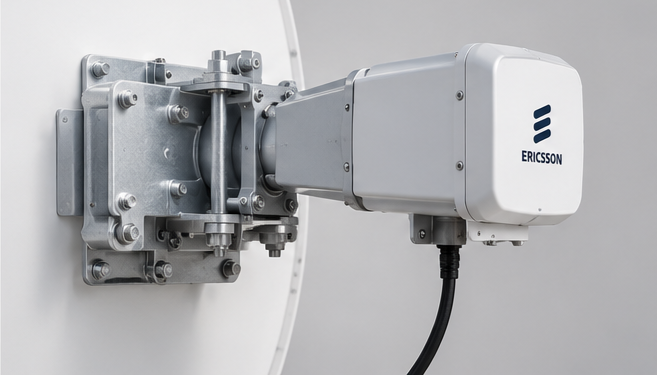

5. نوع Mount
بررسی کنید Mount موجود با دکل و رادیوی موردنظر سازگار باشد.

6. وضعیت فیزیکی کالا
در نمونه‌های استوک، سلامت رفلکتور، فیدر، کانکتورها، پایه و مکانیزم تنظیم زاویه بررسی شود.

7. سازگاری با رادیو
قبل از خرید، مدل دقیق Ericsson MINI-LINK یا RAU/ODU را اعلام کنید تا سازگاری بررسی شود.

برای دریافت قیمت و مشاور رایگان با ما در تماس باشید.

برند

Ericsson

قطر

حدود 900 mm

خانواده

MINI-LINK

باند کاری

18 GHz

پلاریزاسیون

بسته به مدل؛ Single یا Dual

نصب

روی دکل و سازه‌های مخابراتی

کاربرد اصلی

Backhaul و انتقال داده
