Time Division Duplexing (TDD)

Time Division Duplexing (TDD) به ارتباط دوطرفه اشاره دارد که در آن Uplink با تخصیص شکاف های زمانی مختلف در یک باند فرکانسی از downlink جدا می شود.

در حالی که Frequency Division Duplex (FDD) انتخاب اصلی برای اکثر شبکه های ۲G و ۳G از جمله GSM و UMTS بوده است، شبکه های ۴G LTE و ۵G NR از هر دو حالت FDD و TDD پشتیبانی می کنند. تکنیک تقسیم زمانی دوبلکس (TDD) در IEEE 802.16 WiMAX، ۳G TD-SCDMA و ۴G TDD LTE و غیره استفاده می شود.

شبکه ۴G LTE برای تطبیق هر دو طیف جفت شده برای FDD، ارائه یک مسیر مهاجرت برای سرویس های ۳G در سراسر جهان و طیف جفت نشده برای Time Division Duplex، TDD LTE، ارائه مسیر تکامل یا ارتقا برای TD-SCDMA تعریف شده است. TDD معمولاً از نظر طیف کارآمدتر و برای سرویس های داده انفجاری مناسب تر در نظر گرفته می شود.

Time Division Duplexing (TDD) همچنین یک فناوری اساسی برای استقرار ۵G است زیرا بازده طیفی آن توسط سیگنال‌های لینک بالا و پایین که در یک طیف کار می‌کنند تقویت می‌شود. شبکه ۵G که در باندهای میان برد در حدود ۳.۵ گیگاهرتز کار می کند بر اساس حالت Time Division Duplex (TDD) است، در حالی که باندهای پایین تر رادیو جدید ۵G (شامل ۷۰۰ مگاهرتز، ۱.۸ گیگاهرتز و ۲.۱ گیگاهرتز) بر اساس تقسیم فرکانس دوبلکس (Frequency Division Duplex) هستند. حالت FDD).

تفاوت بین TDD استاتیک و دینامیک چیست؟

Duplexing یکی از مهم ترین عواملی است که بر عملکرد شبکه های ۵G از نظر پوشش گسترده آن تأثیر می گذارد. ۵G NR از حالت‌های دوطرفه چندگانه پشتیبانی می‌کند، که شامل TDD استاتیک، FDD، و دوبلکس انعطاف‌پذیر است. انتظار می رود که ۳.۵ گیگاهرتز TDD اولین طیف برای استقرار اولیه ۵G باشد.

TDD ایستا، نسبت ترافیک UL/DL با نسبت بار ترافیکی آماری UL/DL تعیین می شود.
با افزایش پخش ویدئو، این احتمال وجود دارد که نسبت محتوای DL افزایش یابد، بنابراین باید منابع بیشتری به DL اختصاص داده شود. بنابراین، نسبت کمتری از منابع برای UL باقی مانده است که بر عملکرد پوشش UL تأثیر می گذارد.

در Static-TDD، انتقال و دریافت داده ها در همان باند فرکانسی، از طریق تخصیص شکاف های زمانی متمایز برای UL و DL انجام می شود. علاوه بر این، پهنای باند انتقال هر یک از پیوندها بسته به میانگین بار ترافیک ثابت است.

مثال:

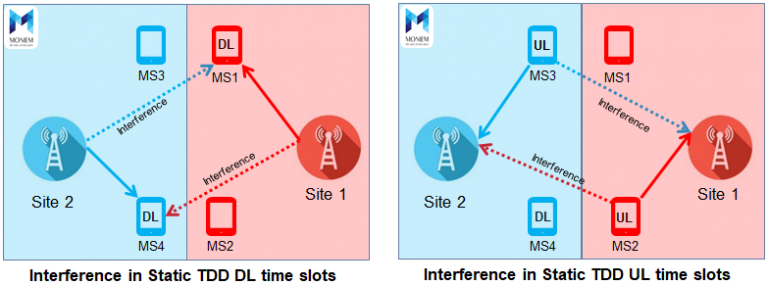

یک راه اندازی ساده متشکل از دو سایت را در نظر بگیرید. هر سایت دارای دو MS در محدوده تحت پوشش خود است.
یکی از MS ها درخواست DL می کند، در حالی که MS دیگر درخواست UL می کند.
در Static TDD، یک اسلات زمانی DL وجود خواهد داشت که در آن فقط DL MS ها ارائه می شوند و یک شکاف زمانی UL که در آن فقط UL MS ها ارائه می شوند.
به این ترتیب Static TDD همیشه از تداخل بین DL و UL جلوگیری می کند.



Time Division Duplexing (TDD)

با توجه به بار ترافیکی آنی، Dynamic TDD امکان تنظیم منابع uplink (UL) و downlink (DL) را به صورت انعطاف پذیر می دهد. گره های رادیویی می توانند از طریق اختصاص شکاف های زمانی منحصر به فرد برای UL و DL درست مانند S-TDD، داده ها را در همان باند فرکانسی ارسال و دریافت کنند. با این حال، با Dynamic TDD، پهنای باند DL و UL با توجه به بار ترافیک آنی متفاوت است.

Time Division Duplexing (TDD)

در Dynamic TDD خدمات نامتقارن کارآمد و منعطف را فعال می کند که کارایی طیفی شبکه های بی سیم را بهبود می بخشد. با این وجود، Dynamic TDD باعث تداخل بین DL و UL می شود.

بنابراین TDD پویا تداخل اتصال متقابل اضافی را اضافه می کند که ممکن است عملکرد سیستم را کاهش دهد. اساساً، دو نوع تداخل مرتبط با عملکرد TDD پویا وجود دارد، تداخل UL-to-DL و تداخل DL-to-UL.
